รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ได้รับการรับรอง: CE ISO CCC IEC
หมายเลขรุ่น: เลย์39
เงื่อนไขการชําระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1
ราคา: negotiable
รายละเอียดการบรรจุ: 22.5X13.5X6.5ซม.
เวลาการส่งมอบ: 5 สัปดาห์
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T
สามารถในการผลิต: 20,000 ชิ้น / ชิ้นต่อเดือน
ชื่อสินค้า: |
สวิตซ์ปุ่มกด |
มาตรฐาน: |
จีบี/ที 14048.5 |
อัตราการกินไฟ: |
กระแสสลับ 50/60 เฮิรตซ์, กระแสสลับ 380 โวลต์/กระแสตรง 220 โวลต์ |
พิกัดแรงดันไฟฟ้าของฉนวน: |
380v |
ตกลงกระแสความร้อนอากาศฟรี Ith: |
10A |
มิติการติดตั้ง: |
22มม |
เกรดมลพิษ: |
3 |
ระดับการป้องกันศีรษะ: |
IP40 |
ชื่อสินค้า: |
สวิตซ์ปุ่มกด |
มาตรฐาน: |
จีบี/ที 14048.5 |
อัตราการกินไฟ: |
กระแสสลับ 50/60 เฮิรตซ์, กระแสสลับ 380 โวลต์/กระแสตรง 220 โวลต์ |
พิกัดแรงดันไฟฟ้าของฉนวน: |
380v |
ตกลงกระแสความร้อนอากาศฟรี Ith: |
10A |
มิติการติดตั้ง: |
22มม |
เกรดมลพิษ: |
3 |
ระดับการป้องกันศีรษะ: |
IP40 |

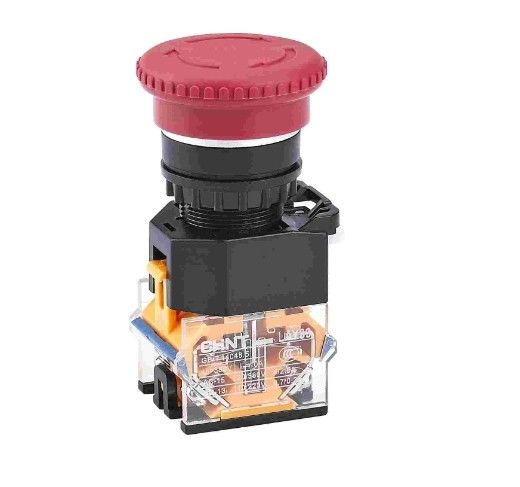

22mm LAY39 ซีรีส์ ปุ่มผลักดันวงจรควบคุมอุตสาหกรรม IP40 ปุ่มผลักดันสวิทช์
คําอธิบายสินค้า:
เครื่องกดปุ่ม LAY39 ซีรีย์ถูกออกแบบมาสําหรับวงจรควบคุมอุตสาหกรรมที่ทํางานในความถี่ของกระแสไฟฟ้าสลับ (AC) 50 Hz หรือ 60 Hz, ด้วยความกระชับกําลังการทํางานขนาดสูงสุด 380 V AC,และความแรงดันการทํางานแบบกระแสไฟตรง (DC) ถึง 220 V DCปุ่มเหล่านี้ใช้ในการควบคุมเครื่องเริ่มต้นไฟฟ้าแม่เหล็ก, เครื่องติดต่อ, รีเล่, และวงจรไฟฟ้าอื่น ๆ ปุ่มที่มีไฟชี้วัดยังเหมาะสําหรับจุดหมายสัญญาณ
ตอบสนองมาตรฐาน: GB/T 140485.
สินค้า รายละเอียด
| รหัสอนุพันธ์ | ความหมาย | รหัสและความหมายของรายละเอียดช่วย | ||
| BN | ปุ่มฟลาต แบบรีเซ็ทตัวเอง | 1ขาว2สีดํา 3สีเขียว4สีแดง 5สีเหลือง6สีฟ้า |
หลอด LED: ความดันการทํางาน: AC/DC 6V AC/DC 12V AC/DC 24V AC/DC 36V AC/DC 48V AC/DC 110V AC/DC 220V AC 110V AC 220V AC 380V |
|
| BNZS | ปุ่มเรียบล็อคตัวเอง | |||
| GN* | ปุ่มสูงรีเซ็ตเอง | |||
| GNZS* | ปุ่มสูงล็อคด้วยตัวเอง | |||
| M | ปุ่มเห็ดที่ตั้งใหม่เอง | 0:Φ40 | 3สีเขียว 4 สีแดง 5 สีเหลือง | |
| MZS* | ปุ่มเห็ดล็อคตัวเอง | |||
| ZS | ปุ่มเห็ดที่มีการตั้งค่าใหม่แบบหมุน | 4สีแดง | ||
| MD | ปุ่มเห็ดที่ส่องแสง | 3สีเขียว 4 สีแดง 5 สีเหลือง | ||
| MZSD* | ปุ่มเห็ดหมากล็อคด้วยตัวเอง | |||
| XD* | ปุ่มหมุนที่ส่องแสง | 21:ล็อคสองตําแหน่ง 22*:รีเซ็ทสองตําแหน่ง 31:ล็อคสามตําแหน่ง 33*:รีเซ็ทสามตําแหน่ง | 3สีเขียว 4 สีแดง 5 สีเหลือง | |
| XBD* | ปุ่มจับที่สว่าง | |||
| X | ปุ่มหมุน | 1สีขาว 2 สีดํา 3สีเขียว 4 สีแดง 5สีเหลือง 6 สีฟ้า |
||
| XB | ปุ่มจับ | 2สีดํา 3 สีเขียว 4 สีแดง | ||
| Y | ปุ่มกุญแจ | L: คีย์ซ้ายการสกัด M: Key Extraction (สามตําแหน่ง) R: คีย์ขวาการสกัด |
||
| S* | ปุ่มคู่ | 1สีขาว 3, สีเขียว 4, สีแดง 5, สีเหลือง 6, | ||
| SD* | ปุ่มไฟคู่ | |||
| BND | กดปุ่มแผ่นที่ส่องแสง ปุ่มรีเซ็ทตัวเอง | |||
| BNZSD | ปุ่มเบาล็อคด้วยตัวเอง | |||
| GND* | กดปุ่มสูงที่ส่องแสง | |||
| GNZSD* | ปุ่มสูงที่มีแสงสว่าง ปุ่มล็อคด้วยตัวเอง | |||
สภาพการทํางานและความเหมาะสมต่อสิ่งแวดล้อม
●อุณหภูมิภายใน -5°C~+40°C อุณหภูมิเฉลี่ยในรอบ 24 ชั่วโมงไม่สามารถเกิน +35°C
●ความสูง: ≤2000m
●สภาพบรรยากาศ: ความชื้นสัมพันธ์ของบรรยากาศไม่สามารถเกิน 50% เมื่ออุณหภูมิสูงสุดคือ +40 °Cความชื้นสัมพันธ์สูงกว่ามาก ถูกอนุญาตในสภาพอุณหภูมิต่ํากว่าตัวอย่างเช่น เมื่ออุณหภูมิสูงถึง +20 °C ความชื้นสัมพัทธ์สูงถึง 90% โดยพิจารณาความเข้มแข็งที่อาจเกิดขึ้นบนพื้นผิวของผลิตภัณฑ์เนื่องจากการเปลี่ยนแปลงอุณหภูมิ
●ระดับมลพิษ: 3.
●ประเภทการติดตั้ง: II
●ปุ่มกด LAY39 ซีรีย์ ควรติดตั้งในสภาพแวดล้อมที่ไม่มีการสั่นสั่น, กระแทก, สั่นสะเทือนที่สําคัญ และไม่ต้องเผชิญกับฝนหรือหิมะ
●มันควรติดตั้งในสภาพแวดล้อมที่ไม่มีความเสี่ยงของการระเบิด และที่สื่อไม่มีก๊าซที่อาจทําลายโลหะหรือทําลายความละเอียด หรือฝุ่นมากเกินไป
●ขนาดตัดสําหรับแผ่นติดตั้ง: Φ2230+04อืมมม
