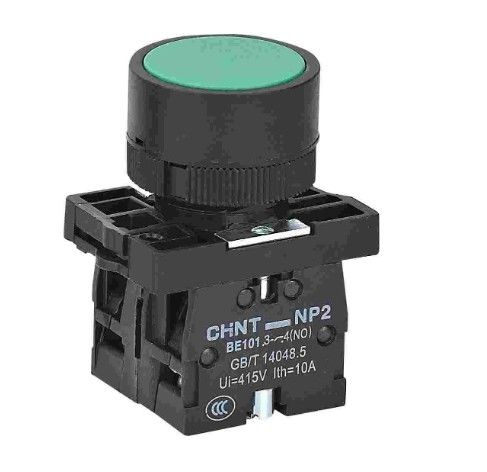

22 มม 30 มม NP2 ซีรี่ย์ IP40 IP65 ปุ่มกดวงจรควบคุมอุตสาหกรรม ปุ่มกดปุ่มสวิทช์

22 มม 30 มม NP2 ซีรี่ย์ IP40 IP65 ปุ่มกดวงจรควบคุมอุตสาหกรรม ปุ่มกดปุ่มสวิทช์

คําอธิบายสินค้า:

ปุ่มกดชุด NP2 ได้ถูกออกแบบมาสําหรับวงจรควบคุมอุตสาหกรรมที่ทํางานในความถี่ของกระแสไฟฟ้าสลับ (AC) 50 Hz หรือ 60 Hz, ด้วยความกระชับกําลังการทํางานนามinale ถึง 415 V AC,และความดันการทํางานแบบกระแสไฟตรง (DC) ถึง 250 V DCปุ่มเหล่านี้ใช้ในการควบคุมเครื่องเริ่มต้นไฟฟ้าแม่เหล็ก, เครื่องติดต่อ, รีเล่ และวงจรไฟฟ้าอื่น ๆปุ่มที่มีไฟชี้วัดยังเหมาะสมสําหรับการแสดงสัญญาณแสงโอกาส.

ตอบสนองมาตรฐาน: GB/T 140485.

สินค้า รายละเอียด

ลักษณะสินค้า:

•การติดตั้งแผ่น: ซีรี่ย์นี้รวมถึงปุ่มที่มีกว้างแผ่น Φ22 และ Φ30 พร้อมกับกล่องควบคุมปุ่มที่เหมาะสมกับกรณีการติดตั้งที่แตกต่างกัน

•ระดับการป้องกัน: ระดับการป้องกันแบบมาตรฐานคือ IP40 หากลูกค้าต้องการ IP65 ที่กําหนดเอง กรุณาติดต่อผู้ผลิต

•โครงสร้างแบบโมดูล: ปุ่มมีการออกแบบแบบโมดูล ทําให้สามารถติดตั้งและบํารุงรักษาได้ง่ายและยืดหยุ่น

•ติดต่อแยกกัน: ติดต่อที่เปิดปกติ (NO) และปิดปกติ (NC) ถูกแยกจากกันและกันด้วยไฟฟ้า

•สกรูปลายทาง: สกรูปลายทางมีขนาด M3.5 โดยมีทอร์คการดึงที่แนะนํา (0.8 ถึง 1.2) N·m

•ขีดจํากัดกลุ่มติดต่อ: การเชื่อมต่อลําดับยาวไม่ควรเกินสองกลุ่มติดต่อ, กลุ่มติดต่อมากเกินไปจะทําให้แรงทํางานเพิ่มขึ้น สําหรับความต้องการพิเศษผู้ใช้ควรปรึกษาผู้ผลิต.

สภาพการทํางานและความเหมาะสมต่อสิ่งแวดล้อม

●อุณหภูมิภายใน -5°C~+40°C อุณหภูมิเฉลี่ยในรอบ 24 ชั่วโมงไม่สามารถเกิน +35°C

●ความสูง: ≤2000m

●สภาพบรรยากาศ: ความชื้นสัมพันธ์ของบรรยากาศไม่สามารถเกิน 50% เมื่ออุณหภูมิสูงสุดคือ +40 °Cความชื้นสัมพันธ์สูงกว่ามาก ถูกอนุญาตในสภาพอุณหภูมิต่ํากว่าตัวอย่างเช่น เมื่ออุณหภูมิสูงถึง +20 °C ความชื้นสัมพัทธ์สูงถึง 90% โดยพิจารณาความเข้มแข็งที่อาจเกิดขึ้นบนพื้นผิวของผลิตภัณฑ์เนื่องจากการเปลี่ยนแปลงอุณหภูมิ

●ระดับมลพิษ: 3.

●ประเภทการติดตั้ง: II

●ปุ่มกดชุด NP2 ควรติดตั้งในสภาพแวดล้อมที่ไม่มีการสั่นสั่น, กระแทก, สั่นสะเทือนที่สําคัญ และไม่ต้องเผชิญกับฝนหรือหิมะ

●มันควรติดตั้งในสภาพแวดล้อมที่ไม่มีความเสี่ยงของการระเบิด และที่สื่อไม่มีก๊าซที่อาจทําลายโลหะหรือทําลายความละเอียด หรือฝุ่นมากเกินไป

•ขนาดการติดตั้ง:

สําหรับปุ่ม Φ22 ที่ติดตั้งบนแผ่น:

•เส้นกว้างหลุมติดตั้ง: Φ223₀⁺⁰⁴ มม

•สไตล์หัวโลหะ: เหมาะสําหรับแผ่นหนา 1 mm ถึง 6 mm

•สไตล์หัวพลาสติก: เหมาะสําหรับแผ่นหนา 1 mm ถึง 4 mm

สําหรับปุ่ม Φ30 ที่ติดตั้งบนแผ่น:

•เส้นกว้างหลุมติดตั้ง: Φ305₀⁺⁰⁵มม

•เหมาะสําหรับแผ่น: ความหนา 1 มิลลิเมตรถึง 3 มิลลิเมตร

ปุ่มเหล่านี้ถูกออกแบบมาเพื่อการทํางานที่น่าเชื่อถือในแอพลิเคชั่นควบคุมอุตสาหกรรมและให้ความยืดหยุ่นในการติดตั้งและตัวเลือกการปรับแต่ง
